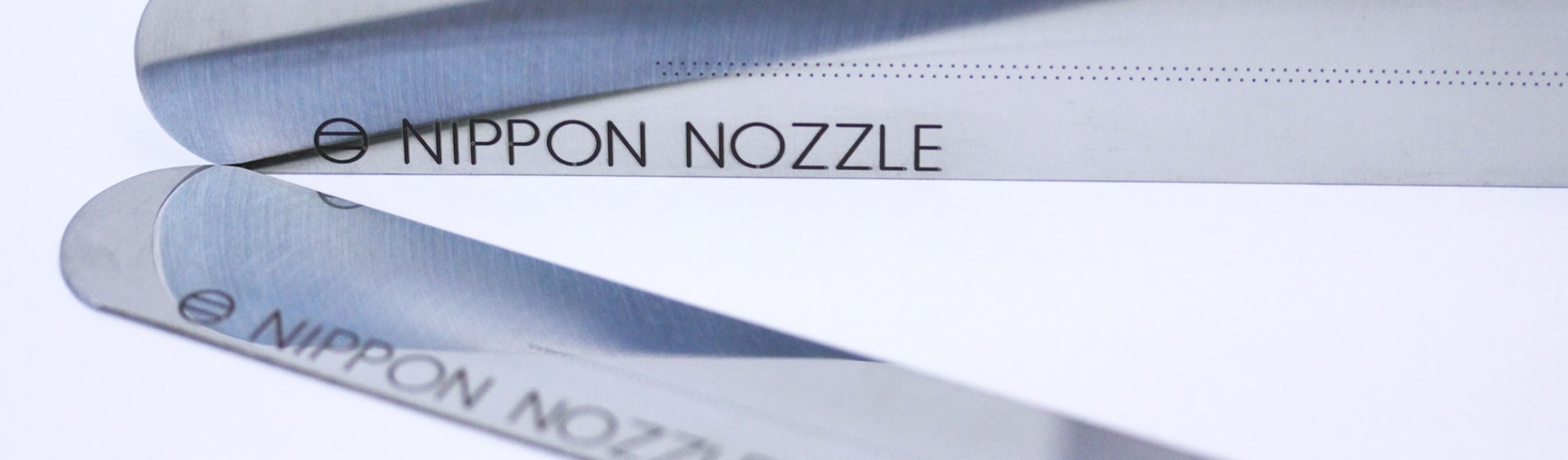

スパンレースノズル
当社のスパンレースノズルは、品質・コスト・納期において他社の追従を許さない世界トップシェアを獲得しており、直進性能が高く、均一で高品質な水流の実現が特長です。
柱状流が長いジェット水流は、高い交絡性能を生むと同時に、 加工ロスの減少や省エネ効果も期待できます。古い2mm以上の板厚ノズルをお使いのお客様は、当社ノズルに変える事により大幅なコストダウンが可能です。
自社開発の技術で
世界シェアNO.1
スパンレース法とは、高圧水を使用し、繊維を絡み合わせて不織布を作る製法です。この製法で作られる不織布は「水流交絡不織布」と呼ばれ、紙おしぼり、化粧用品、手術用ガウンなどの素材として使用されます。
| 材質 | SUS316、SUS631、NN50、NN01 など |
|---|---|
| 孔形状 | 丸孔 |
| 全長 | 7000mm（加工可能範囲） |
| 生産品目 | 紙おしぼり、紙ウエス、化粧用品、手術用ガウン、人工皮革、フェイスマスク など |
規格
| 項目 | 数値 |
|---|---|
| 最小径 | Φ0.06 |
| 最大径 | Φ0.3 |
| 孔径公差 | ±0.002 |
| 孔（L/D） | L/D=0.5〜2 |
| L公差 | ±0.02 |
| ピッチ公差 | ±0.01 |
| 項目 | 数値 | |
|---|---|---|
| スペシャル | ハイクオリティ | |
| 最小ピッチ（板厚1.0mm） | 0.4 | 0.5 |
| 最小ピッチ（板厚0.8mm） | 0.4 | 0.45 |
| 面粗度（表面） | 0.1a | |
| 面粗度（キャピラリー） | 0.1a | |
| 列数実績 | 1〜4列 | |
（単位：mm）
スパンレースホルダー
内圧シール式構造の先駆けである当社のスパンレースホルダーは、分配性能に優れ、全巾において均一なジェット水流を実現します。
ノズル・フィルターの交換が簡単に行えるシンプルな構造で設計しているため、メンテナンスの手間とコストを大幅に削減できます。
また、内蔵の円筒型焼結高性能フィルターが、ノズル詰まりの原因となる異物を効率よく除去します。
ワンタッチ＆コンパクト
先駆者としてのノウハウで
自由設計
| 材質 | SUS304、SUS316、SUS630 など |
|---|
| ホルダータイプ | 制圧 | 幅 | 有効長（PL）/ 重量（kg） | ||
|---|---|---|---|---|---|
| 1.6m | 2.5m | 3.5m | |||
| 角形 | 15MPa | 95mm | 150kg | 210kg | 280kg |
| 25MPa | 95mm | 150kg | 210kg | 280kg | |
| 30MPa | 110mm | 170kg | 250kg | 340kg | |
| 35MPa | 125mm | 200kg | 290kg | 400kg | |
| 40MPa | 150mm | 250kg | 360kg | 490kg | |
チューブフィルター
チューブ状のスパンレースフィルターは、ステンレスをはじめとする各種合金を使用しています。
孔のサイズが正確にコントロールされた濾過ファインメッシュに、補強メッシュと保護メッシュを数層組み合わせて「焼結」した多孔質金属板は耐久性が高く、耐熱・耐圧・耐食が要求される場面でも精度の高い濾過が可能です。
当社がつくった
業界のスタンダード
高性能焼結フィルター
| 材質 | SUS304、SUS316、SUS316L など |
|---|---|
| 他特殊材質 | モネル、インコネル、ハステロイ |
| 公称ろ過精度（μm） | 0.3 / 0.5 / 1 / 2 / 5 / 10 / 20 / 40 / 75 / 100 / 150 / 200 |
