自社工場内で
全長6mまでのダイの一貫生産。
だから高品質・短納期・
低コストを実現。
当社は、1930年にレーヨン製造用紡糸ノズルの国産化に日本で初めて成功した企業です。長年にわたって培ってきた超精密加工の技術を活かして、不織布メーカーへマスク用メルトブローンダイやスパンレース用ハウジング等の製作実績が20年以上にわたって、豊富にございます。
これらの技術と新規導入した大型5面加工機、大型平面研削盤、三次元測定機を用いて、フィルム用のTダイ、塗工用のコーターダイ等の金属受託加工を開始します。
最大6mまでのサイズが対応可能となりますので、お気軽にご相談ください。
主な加工精度
| 真直度 | 5μm/1m |
|---|---|
| 平面度 | 5μm/1m×全巾 |
| エッジ R | 5μm |
| 面粗度 | Ra0.05μm |

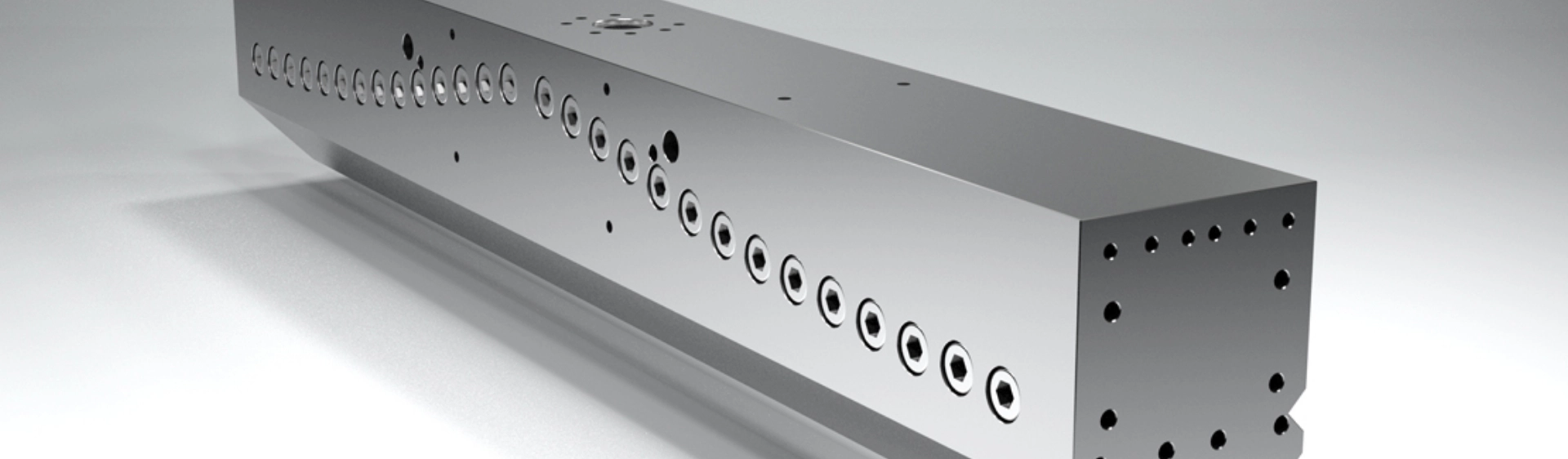

押出ダイ金型 イメージ図
保有設備一例
5面加工門型 マシニングセンタ
最大6mの大型部品の
加工が可能
4ヘッド切替により1台で重切削から超精密加工＆最大6mまでの金属加工を可能とする弊社オリジナルの機械仕様となります。
ワンチャッキングで5面の加工を行う事ができる為、ワークの付替えが不要となり、高精度加工と生産の効率化に繋がります。
また、加工中の中間検査として、3次元測定も同機にて行う事ができる為、品質向上にも寄与いたします。
小型から大型まで様々な金属加工について、お気軽にご相談ください。
X軸移動量：6,700ｍｍ
テーブル作業面の大きさ：2,000×6,500ｍｍ
| 加工可能な材質 | ステンレス、ハステロイなどの難削材 |
|---|
金属加工事例（ノズル）
高アスペクト比（30～100 倍）を実現
小径孔φ0.08mm を実現
加工実績
門型CNC 精密複合平面研削盤
最大6mの大型部品の
平面研削が可能
最大6mの平面研削＆旋回型縦軸スピンドル仕様は弊社オリジナルの機械仕様となり、業界初でございます。
特徴としましては、砥石ヘッドを傾ける事が可能な構造となっており、任意角度で研磨を行う事ができます。
これによって、ワークを傾ける為の治具や付替えのセッティングが不要となり、生産の効率化が実現できます。
再研磨などのメンテナンスについても、お気軽にご相談ください。
テーブルサイズ 6m×1m
| 加工可能な材質 | ステンレス、ハステロイなど |
|---|
加工事例
テーパ（専用治具、付替え作業が不要！）
高精度高速三次元測定機
世界最高峰の高精度を誇る
カールツァイス（ドイツ）製
幅広い環境条件下で安定した高精度・高速測定を実現する精度、耐環境性、速度、汎用性の全てを兼ね備えた三次元座標測定機となります。
繰返し精度の高さも含めた高精度測定を可能にしてこそ、高精度加工の保証が可能となります。
大きなサイズの測定などでお困りの場合がございましたら、受託検査も承ります。
高精度測定
-
最大許容長さ測定誤差（μｍ）0.9＋L/350
例）測定誤差：長さ 300mm に対し
1.8μm⇒0.9＋300/350＝1.757μm -
繰返し範囲の最大許容限界（μｍ）0.8
測定台寸法：X1,200 Y4,200 Z1,000mm
（サイズ6mの寸法測定も可）
